簡介

　　GD30K2(T30I)型軸流通風機是在FBZ-11型軸流通風機的基礎上進行的修改設計的，可代替CZL-11型長軸流通風機。輸送對電動機有害之氣體，GD30K2-12型軸流通風機可作為管道的一部分聯接于管道中間，適用于化工，造紙及其它工廠輸送六十度以下的空氣和各種對電機有害的氣體。

        GD30K2-12型軸流通風機按其葉輪直徑共分：No.6、7、8、9、10等5個機號。葉片數有4片、6片兩種。葉片安裝角度可制成15°、20°、25°、30°等4種。

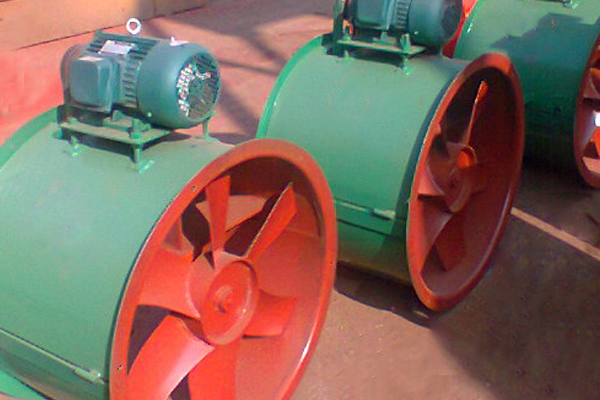

        電動機安裝在風筒上部，有可調的電機座板支承電機，并能調節中心距。全部采用三角皮帶傳動。軸承箱固定在風筒中央密封的防護筒內與介質隔離。
        本型風機一般采用鋼材焊接制成，如果輸送含有腐蝕性，易燃性氣體時可在訂貨時提出要求，特殊制作。

性能參數

葉片數4
機號 No	轉速	序號	全壓 Pa	流量 m3/h	電動機
					型號	功率kw
6	1450	1	167	7200	Y90S-4	1.1
		2	167	9500
		3	177	11300	Y100L1-4	2.2
		4	185	13150
	960	1	74	4800	Y90S-6	0.75
		2	74	6300
		3	78	7550
		4	81	8700
7	1450	1	226	11500	Y100L1-4	2.2
		2	226	14100
		3	235	18000	Y112M-4	4
		4	245	20900
	960	1	93	7650	Y90L-6	1.1
		2	93	10000
		3	98	12000
		4	103	19900
8	1450	1	294	17300	Y132S-4	5.5
		2	294	22000
		3	314	27000	Y132M-4	7.5
		4	324	31300
	960	1	128	11400	Y100L-6	1.5
		2	128	14900
		3	137	17800	Y112M-6	2.2
		4	145	20600
9	960	1	157	16200	Y112M-6	2.2
		2	157	21200
		3	177	23200	Y132M1-6	4
		4	183	29300
10	960	1	206	22600	Y132M1-6	4
		2	206	29700
		3	226	35400	Y160M-6	7.5
		4	235	41000
葉片數6
6	1450	1	186	7800	Y90S-4	1.1
		2	206	9700
		3	216	12000	Y100L1-4	2.2
		4	235	14000
	960	1	78	5170	Y90S-6	0.75
		2	88	6430
		3	98	7940
		4	104	9270
7	1450	1	255	12500	Y100L1-4	2.2
		2	384	15000
		3	304	19000	Y112M-4	4
		4	314	22500
	960	1	103	8270	Y90L-6	1.1
		2	118	9930
		3	128	12600
		4	137	14900
8	1450	1	334	18100	Y182S-4	5.5
		2	373	22650
		3	392	27900	Y132M-4	7.5
		4	412	33200
	960	1	147	12000	Y10L-6	1.5
		2	157	15000
		3	167	18500	Y112M-6	2.2
		4	177	22000
9	960	1	186	17500	Y112M-6	2.2
		2	206	21500
		3	216	26800	Y132M1-6	4
		4	235	32000
10	960	1	226	24000	Y132M1-6	4
		2	255	30000
		3	275	36000	Y160M-6	7.5

用途

        GD30K2-12型軸流通風機可作為管道的一部分聯接于管道中間，適用于化工、造紙及其他工廠輸送60℃以下的空氣和各種對電動機有害的氣體。
