羅茨鼓風機
簡介

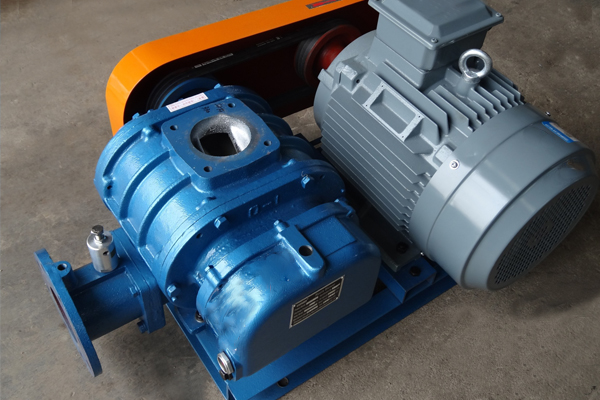

3L62WC、3L63WC羅茨鼓風機是我公司吸收了日本、德國等國家的先進經驗，在L系列風機的基礎上開發的一種新型高效節能、低噪音的產品。該產品采用CAD軟件設計和先進的數控加工工藝，確保風機的優良性能。羅茨鼓風機廣泛地用于污水處理、冶金、電力、化工、石油、水產養殖、食品輕工等部門的氣力輸送。
技術參數
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L62WC | 1090 | 9.8 | 1000 | 50.5 | 12.9 | Y160L-4 | 15 | ||
19.6 | 2000 | 48.6 | 22 | Y200L-4 | 30 | ||||
29.4 | 3000 | 47 | 31.1 | Y225S-4 | 37 | ||||
39.2 | 4000 | 45.7 | 40.3 | Y225M-4 | 45 | ||||
49 | 5000 | 44.5 | 49.4 | Y250M-4 | 55 | ||||
58.8 | 6000 | 43.4 | 58.6 | Y280S-4 | 75 | ||||
68.6 | 7000 | 42.6 | 67.7 | Y280S-4 | 75 | ||||
78.4 | 8000 | 41.8 | 76.9 | Y280M-4 | 90 | ||||
1210 | 9.8 | 1000 | 56.6 | 14.3 | Y180M-4 | 18.5 | |||
19.6 | 2000 | 54.8 | 24.4 | Y200L-4 | 30 | ||||
29.4 | 3000 | 53.2 | 34.5 | Y225M-4 | 45 | ||||
39.2 | 4000 | 51.9 | 44.7 | Y250M-4 | 55 | ||||
49 | 5000 | 50.7 | 54.8 | Y280S-4 | 75 | ||||
58.8 | 6000 | 49.6 | 65 | Y280S-4 | 75 | ||||
68.6 | 7000 | 48.7 | 76.1 | Y280M-4 | 90 | ||||
78.4 | 8000 | 48 | 85.3 | Y315S-4 | 110 | ||||
1330 | 9.8 | 1000 | 62.7 | 15.6 | Y180M-4 | 18.5 | |||
19.6 | 2000 | 60.8 | 26.7 | Y200L-4 | 60 | ||||
29.4 | 3000 | 59.2 | 37.8 | Y225M-4 | 45 | ||||
39.2 | 4000 | 57.9 | 49 | Y250M-4 | 55 | ||||
49 | 5000 | 56.7 | 60.1 | Y280S-4 | 75 | ||||
58.8 | 6000 | 55.7 | 71.2 | Y280M-4 | 90 | ||||
68.6 | 7000 | 54.8 | 82.3 | Y280M-4 | 90 | ||||
78.4 | 8000 | 54 | 93.5 | Y315S-4 | 110 | ||||
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L63WC | 1090 | 9.8 | 1000 | 63.2 | 16 | Y180M-4 | 18.5 | ||
19.6 | 2000 | 61.4 | 27.5 | Y200L-4 | 30 | ||||
29.4 | 3000 | 59.9 | 39 | Y225M-4 | 45 | ||||
39.2 | 4000 | 58.7 | 50.5 | Y250M-4 | 55 | ||||
49 | 5000 | 57.6 | 62.1 | Y280S-4 | 75 | ||||
58.8 | 6000 | 56.5 | 73.6 | Y280M-4 | 90 | ||||
68.6 | 7000 | 55.5 | 85.1 | Y315S-4 | 110 | ||||
78.4 | 8000 | 54.6 | 96.6 | Y315S-4 | 110 | ||||
1210 | 9.8 | 1000 | 71 | 17.5 | Y180L-4 | 22 | |||
19.6 | 2000 | 69.2 | 30.2 | Y225S-4 | 37 | ||||
29.4 | 3000 | 67.8 | 42.9 | Y250M-4 | 55 | ||||
39.2 | 4000 | 66.5 | 55.7 | Y280S-4 | 75 | ||||
49 | 5000 | 65.4 | 68.5 | Y280S-4 | 75 | ||||
58.8 | 6000 | 64.3 | 81.4 | Y280M-4 | 90 | ||||
68.6 | 7000 | 63.3 | 94.3 | Y315S-4 | 110 | ||||
78.4 | 8000 | 62.4 | 107.2 | Y315M-4 | 132 | ||||
1330 | 9.8 | 1000 | 78.8 | 19.1 | Y180L-4 | 22 | |||
19.6 | 2000 | 77 | 33.2 | Y225S-4 | 37 | ||||
29.4 | 3000 | 75.5 | 47.2 | Y250M-4 | 55 | ||||
39.2 | 4000 | 74.2 | 61.3 | Y280S-4 | 75 | ||||
49 | 5000 | 73.1 | 75.4 | Y280M-4 | 90 | ||||
58.8 | 6000 | 72.1 | 89.4 | Y315S-4 | 110 | ||||
68.6 | 7000 | 71.1 | 103.5 | Y315S-4 | 110 | ||||
78.4 | 8000 | 70.2 | 117.6 | Y315M-4 | 132 | ||||
產品特點
羅茨鼓風機葉輪采用了復合型線，增加了一道密封面，泄漏少、效率高。在相同機型、相同壓力條件下能耗下降5-8%。
采用了國際先進的逆流冷卻技術，使氣流脈動更加平緩、排氣溫度明顯地下降6-8℃，在高壓條件（＞68.8KPa）時尤為明顯，排氣溫度下降10-30℃，同時噪聲降低6-10dB(A)。
軸承座部采用了離心式甩油機構，確保風機終身不會漏油。
采用徑向與平面相結合的組合迷宮密封，使氣體泄漏更少。
葉輪經過嚴格的動平衡試驗，平衡精度高于6.3級的國家標準規定，達到5.6級以上，因而整機幾乎無振動。
齒輪采用優質碳素鋼低碳合金鋼，經高頻淬火后磨齒，齒輪精度達5級。
羅茨鼓風機的整機設計緊湊，結構簡單，與L系列風機相比，維修更方便。
